エフェクターボード・電源の組み方｜ジャズギタリストの実例で解説

エフェクターが2個以上になったら、ボードに組んで「現場で挿すだけ」の状態を作る――これがジャズギタリストの鉄則です。ジャズの現場はセッティング時間がほとんどなく、店に着いていきなり本番ということも珍しくありません。この記事では、教室と現場で実際に使っている2枚のボードの中身から、マルチエフェクター時代の電源問題（普通のパワーサプライでは動きません）、モバイルバッテリー運用の実測まで、現場仕様のボードの組み方を解説します。

ボードを組む目的は「現場の時短」

エフェクターを現場で1個ずつ出して、パッチケーブルと電源を繋いで……は時間がかかりすぎます。ジャズの共演者は基本アコースティック楽器。電気的な準備をしているのはギタリストひとりなので、長引くほど空気が重くなります（→ “浮かない”エフェクトの使い方）。

だから、配線を完璧にして完全に固定し、「電源コンセント＋インプット／アウトプットだけ挿せばOK」の状態で持ち込む。ボードのセッティングはそれで完結し、あとはアンプの調整だけ。これがボードを組む最大の理由です。逆に言えば、リバーブ1個だけならボードは不要。2個以上になったら組む、が目安です。

ボード選び：すのこ型（Pedaltrain）＋「乗る分だけ」縛り

ボード自体は何でもいいのですが、おすすめはPedaltrainに代表されるすのこ型。①配線を裏にうまく隠せる ②裏に電源（パワーサプライ）を仕込める――この2点で、見た目も取り回しも段違いにすっきりします。

そしてボードの本当の効用は「サイズで数を縛れる」こと。「このボードに乗る分しか使わない」と決めてエフェクターを選ぶと、機材が増殖せず、セッティングも速く、結果的に音もまとまります。大倉は教室用に Pedaltrain Metro 16、持ち運び用に Pedaltrain Nano（最小サイズ）の2枚体制です。

実例①：教室のメインボード（Pedaltrain Metro 16）

現在の教室ボードの中身を、信号順にそのまま公開します。

• ギター → Quad Cortex Mini（アンプシミュ／マルチ）に直挿し
• センドリターンに BOSS OC-5（オクターバー＝マルチに無いレンジ機能のため外部接続。→ OC-5レビュー）
• アウトを2つに分岐 → 片方をチューナーアウトとして Polytune 3 Mini へ
• → PLAYTECH GPA-100（パワーアンプ）→ キャビネット
• 電源：Strymon Ojai をボード上に設置
• ボードの外に BOSS RC-10R（ルーパー＝レッスン用。→ ルーパーの選び方）

実例②：持ち運びボード（Pedaltrain Nano）とミニマムの結論

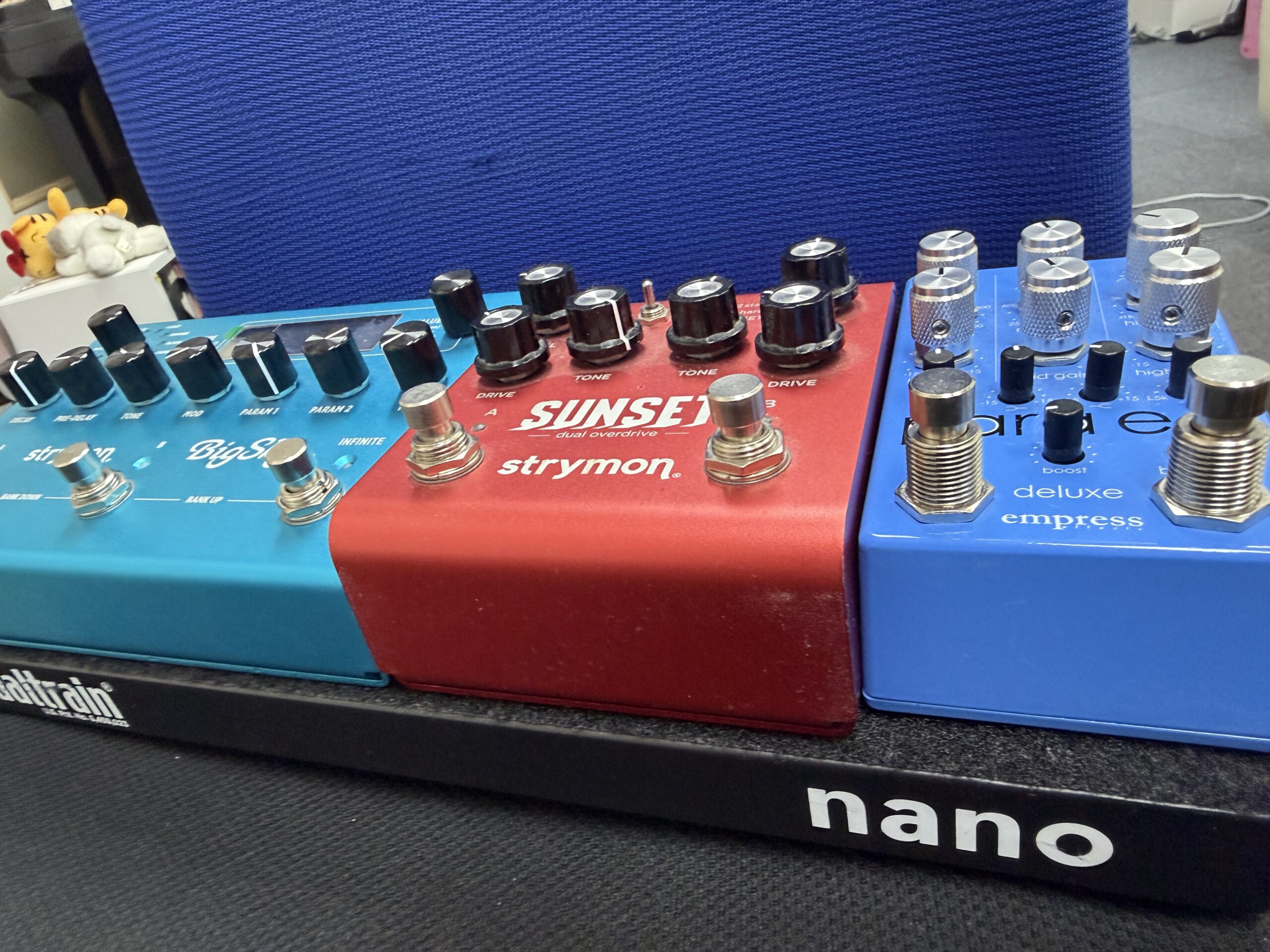

ライブ持ち出し用の Nano は現在、Quad Cortex Mini → センドリターンに OC-5 → アウトに Lee Custom の真空管バッファー → アンプというシンプル構成。ひとつ前の世代では OC-5＋Strymon BigSky（リバーブ）を確定枠にして、アンプシミュ部分だけを入れ替え式（ペダルサイズの真空管プリアンプや UAFX Enigmatic など）にしていました（→ BigSky MX レビュー）。

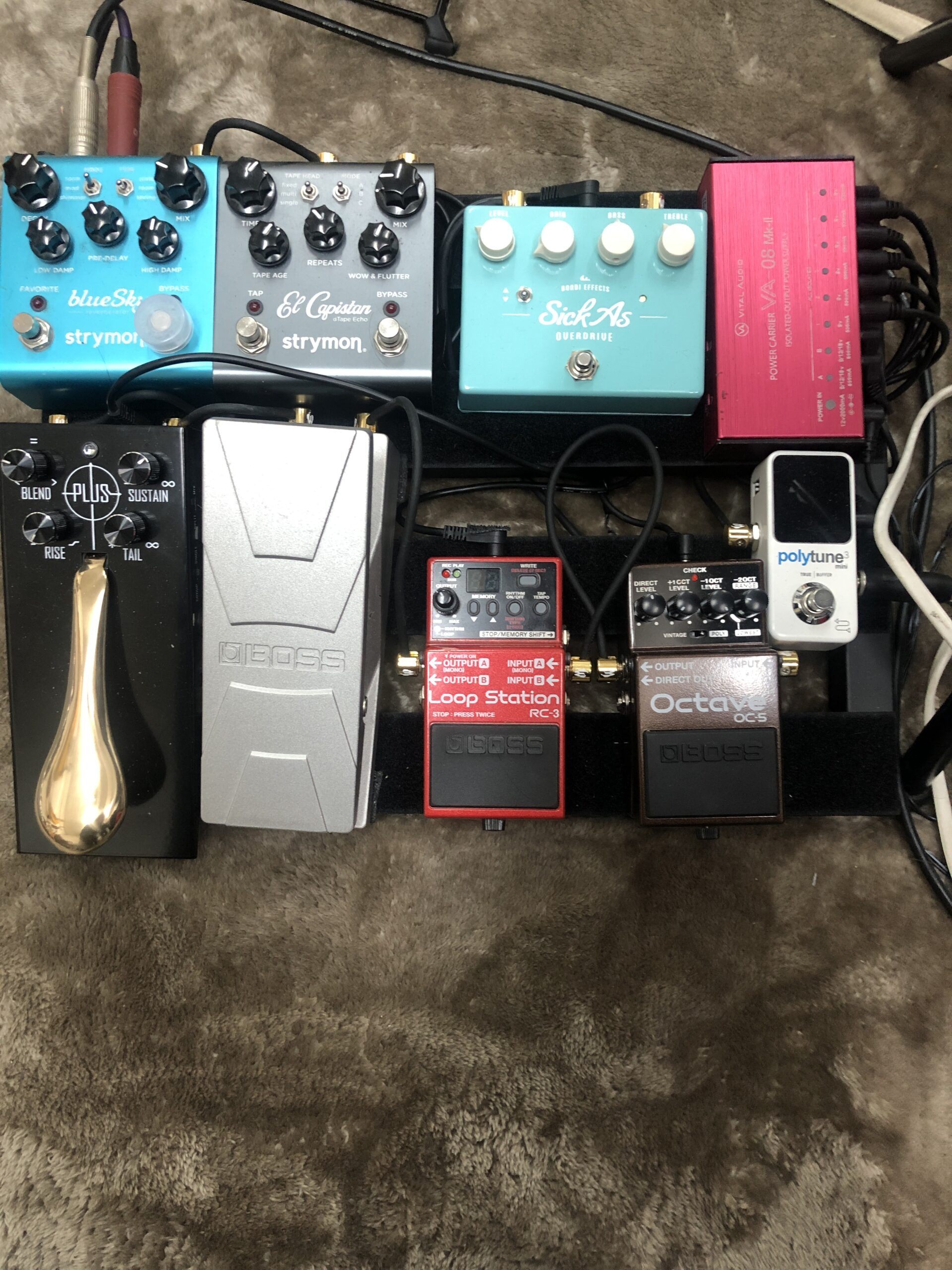

ちなみに数年前は、もっと多くのコンパクトを並べていました（下の写真）。機材を入れ替えながら、いまのミニマム構成にたどり着いています。「乗る分だけ」と縛ると、ボードはこうして少しずつ洗練されていきます。

固定と配線のテクニック（マジックテープ・百均フック）

• 固定はマジックテープが一番便利。ただし貼りすぎ注意＝強力にくっつきすぎてレイアウト変更が大変になるので、少なめに切って貼る。熱で粘着部が溶けて弱ったら貼り直し。
• パッチケーブル・DCケーブルはすのこの裏へ。タイラップ（結束バンド）に加えて、百均（ダイソー等）の粘着フックを裏面に並べてケーブルを這わせると驚くほど綺麗にまとまります。
• 綺麗な配線はノイズ対策でもあります。ケーブルが団子になっているとノイズの原因に。見た目の美しさと音は繋がっています。
• 配線に自信がなければ楽器店の専門スタッフに相談を。ボード製作のプロがいます。

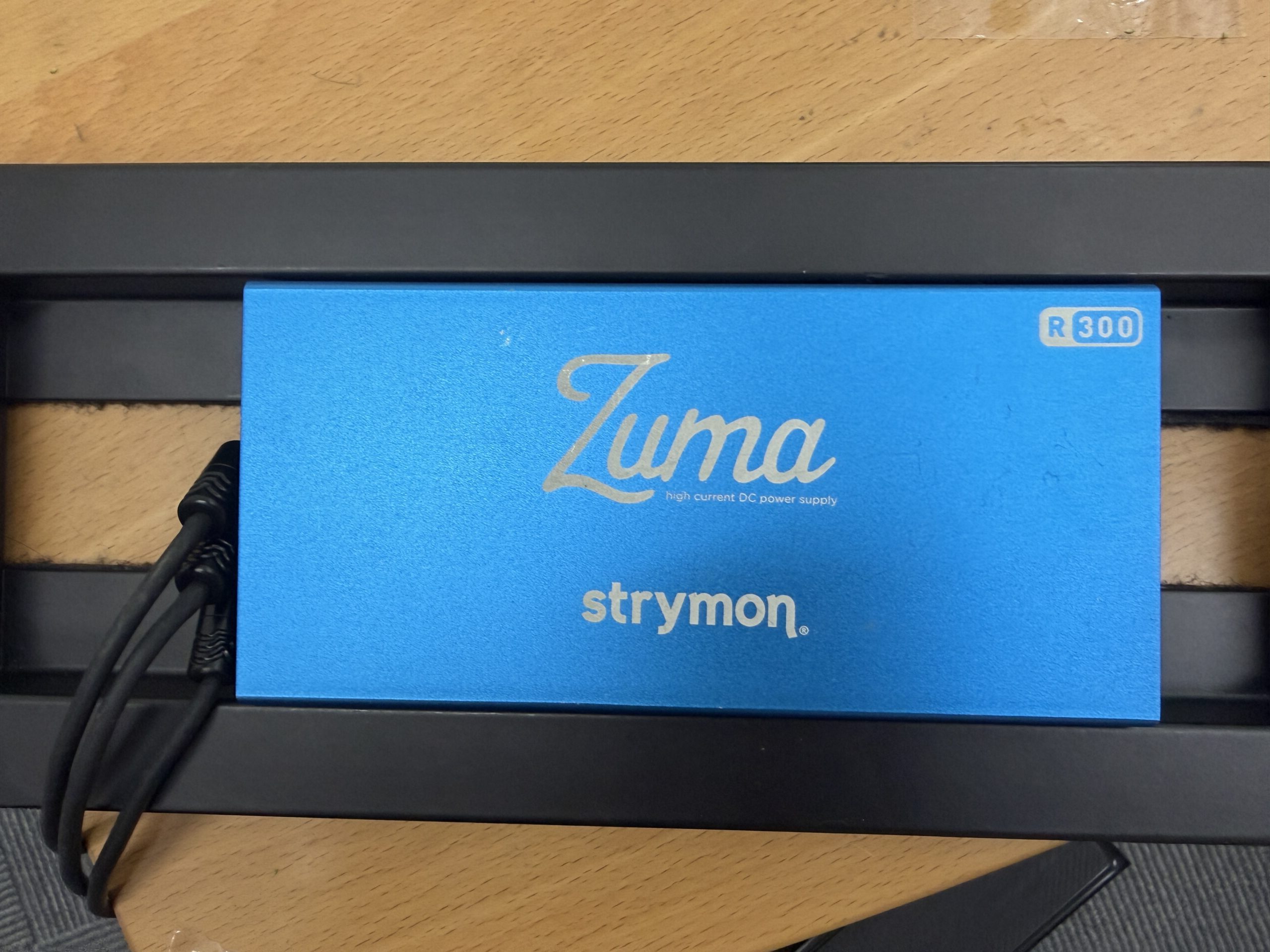

すのこ型の最大の利点が、この裏面。パワーサプライそのものを固定できるので、ボードの上がすっきりします。大倉の Nano は裏に Strymon Zuma を仕込んでいて、コンセントが使える現場はこの裏の電源、取れない現場は後述のモバイルバッテリーに切り替えられる二段構えです。

電源の選び方：マルチは「普通のパワーサプライ」で動きません

ここが現代のボード作り最大の落とし穴です。マルチエフェクターやアンプシミュレーター（Quad Cortex 等）は要求電流が大きく、コンパクト用の一般的なパワーサプライでは、ほぼ動かないと思ってください。コンパクトペダルなら500mAもあれば十分ですが、マルチ系は桁が違います。

• 3A（3000mA）出力があれば、現行のマルチはまず動きます（3Aを超える機種はほぼ無いはず）。
• その条件を満たす代表が Walrus Audio Canvas Power の「HP」シリーズ。最小モデルでも3A出力（9V/12V切り替え）＋9V 500mA×3口を備え、ミニマムボードならこれで完結します。市場価格 約4.2万円〜と高価ですが、第一候補です。
• ⚠同シリーズでも「HP」が付かないモデル（Canvas Power 5 等）は12V時375mA程度しか出ず、マルチは動きません。購入時は必ず「HP」表記と出力アンペアを確認してください。

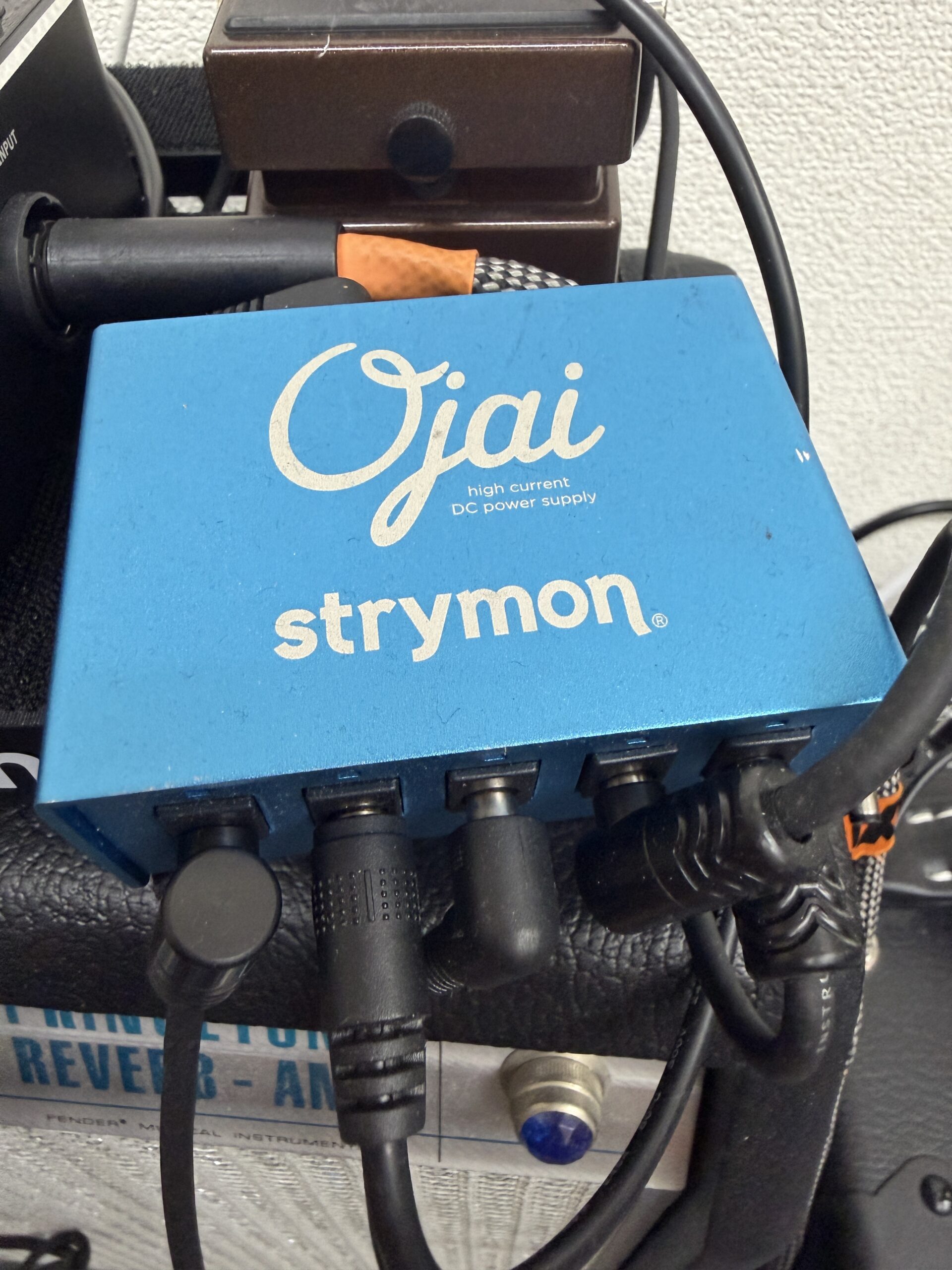

• コンパクトペダル中心なら、音がクリアな Strymon の電源（Ojai 等）が定番です。

モバイルバッテリー運用（実測：ライブ1回で残量50%消費）

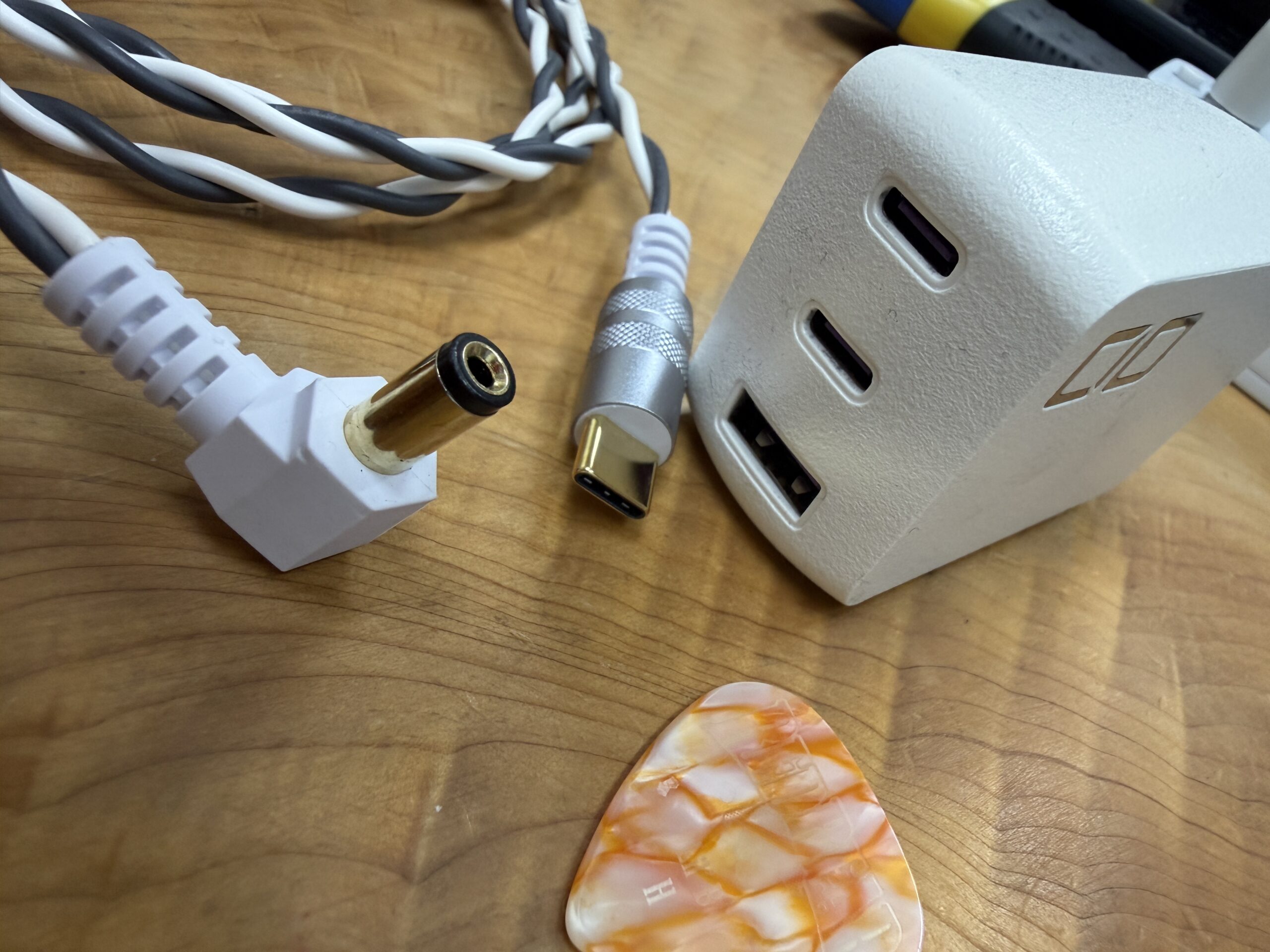

大倉の Nano ボードの電源は、いまモバイルバッテリーが主役です。構成は オヤイデ電気の「USB PDトリガーケーブル」（DC-3398USB・12V仕様）＋容量10,000mAhクラスのモバイルバッテリー。USB-Cから機材用の電圧を直接引き出すケーブルで、Quad Cortex Mini を専用アダプターなしで駆動できます。実測ではライブ1本やって残量消費は50%程度＝1本なら問題なし。リハーサル込みや長丁場なら、予備バッテリーかコンセント用の高出力USB充電器があると安心です（消費はセッティングでも変わります）。

• トリガーケーブルは9V／12Vなど電圧別にラインナップが分かれています。機材のボルト数と必ず一致させること。
• トリガーケーブルを極端に長くするとノイズが乗るという話もあるので（未検証の伝聞ですが）、短めが無難。
• トリガーケーブルは自作キットも売られており、パーツはかなり安い。自作派には面白い領域です。
• BOSS等の9Vコンパクトは、いっそ9V電池でも実用十分（ライブ2〜3時間なら問題なし。念のため電源は持参）。

電源ケーブルで音は変わるのか（実験した正直な答え）

「DCケーブルなんてどれも同じでしょ」と思っていた時期が大倉にもありました。実験はシンプルで、Strymon Ojai＋付属の安いDCケーブルの構成から、ケーブルだけを Free The Tone のソルダーレス電源ケーブルに全交換。結果は――音を出した瞬間、クリアさと立体感が全くの別物でした。ケーブルでここまで変わるのかという衝撃は今も覚えています。

その後 オヤイデ電気製とも比較しましたが、こちらはほぼ同レベル（オヤイデ＝立体感がある反面わずかに雑味、Free The Tone＝より高解像度、という微差）。つまり「安物→良いケーブル」の差は巨大、「良いケーブル同士」の差は小さい。効果は、デジタル機材よりもアナログ系、特に歪みペダルで出やすい印象です。

電源まわりの失敗談（全部やりました）

• コンセントが遠くて届かない：現場あるある筆頭。以来、延長ケーブルはどの現場にも必ず持参しています。
• 会場のノイズ：ライブハウスによっては電源由来のノイズが酷いことも。原因切り分けのためにも自分の配線は普段から綺麗に。
• 断線・通電不良：ケーブル類は消耗品。日常的な点検がライブ前の保険になります。
• アンプやパワーサプライの電源ケーブル（コンセント側）を忘れる：一度忘れて本番前に近所の電気屋へ走りました。これは本当にみんなやらかすので（現場に忘れ物のケーブルが溜まっていくほど）、チェックリスト化をおすすめします。

こんな人におすすめ

• エフェクターが2個以上になって、毎回のセッティングが面倒になってきた人。
• マルチ／アンプシミュ導入で電源に悩んでいる人（パワーサプライで動かない！という人）。
• 電源まわりをモバイルバッテリーで身軽にしたい人。
• セッションやライブでセッティングを最速で終わらせたい人。
